U slučaju da je to potrebno, prijenosni sustav može se koristiti za upravljanje sustavom.

Br. kabla

48

Model vlakna

G652D

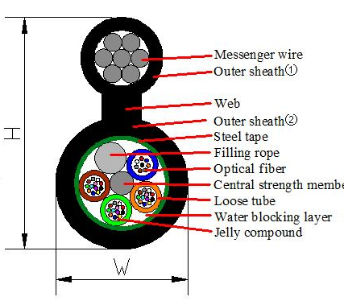

Dizajn

(StrengthMember+Cjevčica&Filer)

1+5

Središnji nosivi član

Materijal

Čelična žica

Prečnik (±0.05) mm

1.5

Labava cijev

Materijal

PBT

Promjer（±0.06）mm

1.9

Debljina（±0.03）mm

0.35

Max.Core NO./Cijev

12

Punjena žica

Materijal

PP

Promjer（±0.06）mm

1.9

-Ne, ne, ne.

1

Složeni su u obliku od crvene boje.

Toplinski sastav

Oklop

Materijal

Čelična traka

Debljina (±0.05) mm

0.25

Vanjska ovojnica①

Materijal

MDPE

Debljina (±0.1) mm

1.2

Vanjska ovojnica②

Materijal

MDPE

Debljina (±0.1) mm

1.5

Mreža

Materijal

MDPE

Veličina（±0.1）mm

2.0*2.0

Uže za podršku

Materijal

Čelična žica

Veličina（±0.1）mm

2.1（0.7×7）

U slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno, u slučaju da je to potrebno.

9 x 15 x 5

Težina kabela（±10）kg/km

138

Min. polumjer savijanja

Bez napetosti

10.0×Kabel-φ

Pod maksimalnim naprezanjem

20.0×Kabel-φ

Temperaturni raspon

（℃）

Instalacija

-20~+60

Transport&Skladištenje

-40~+70

Operacija

-40~+70

-Ne, ne, ne.

1

2

3

4

5

6

Boja

Plava

Narančasta

Zelena

Smeđa

Siva

Bijela

-Ne, ne, ne.

7

8

9

10

11

12

Boja

Crvena

Crna

Žuti

Ljubičasta

Ružičasta

Akvamarin

-Ne, ne, ne.

1

2

3

4

5

6

Boja

Plava

Narančasta

Zelena

Smeđa

Siva

Bijela

-Ne, ne, ne.

7

8

9

10

11

12

Boja

Crvena

Crna

Žuti

Ljubičasta

Ružičasta

Akvamarin

-Ne, ne, ne.

Stavka

Zahtjev

1

Dozvoljena vlačna čvrstoća

Kratkoročno

2000N

Dugoročno

600 N

2

Dozvoljena otpornost na drobljenje

Kratkoročno

1000 (/100mm)

Dugoročno

smanjenje od 300 (/100 mm)

3

PRIJAVA

Zračni
